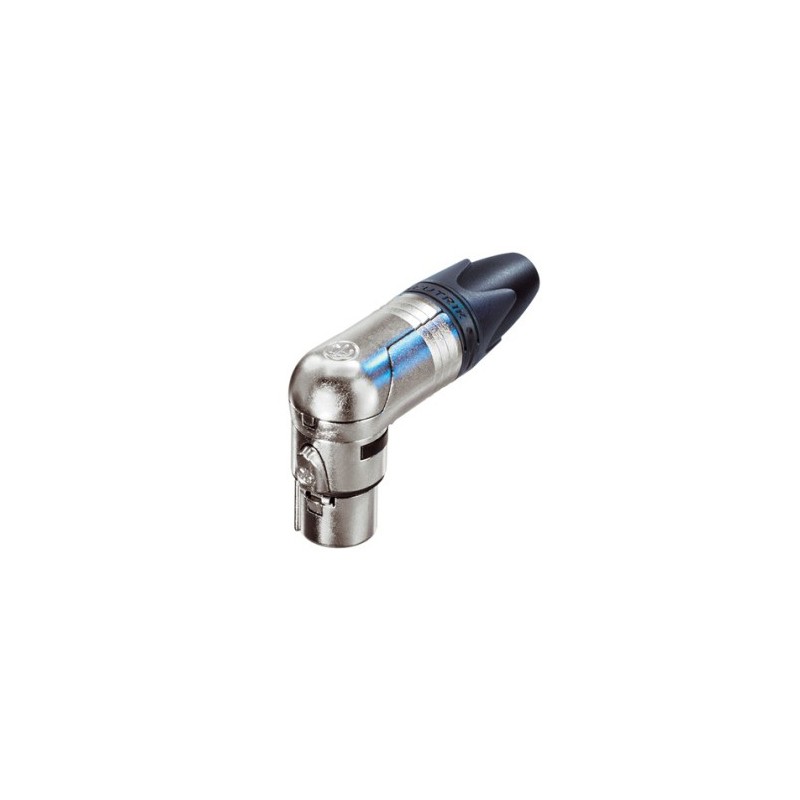

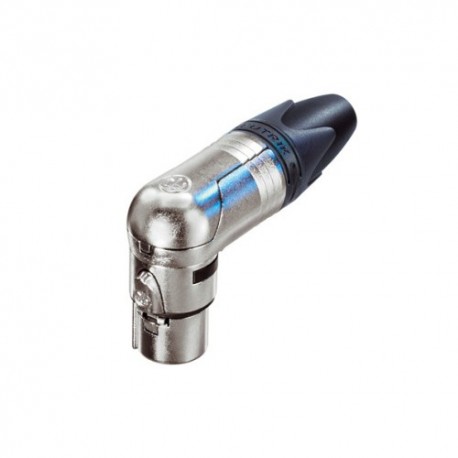

Connecteur XLR femelle coudé Neutrik NC3FRX

La fiche RX est la version coudée de la série XX. Elle remplace la série RC et offre une meilleure fiabilité et un montage plus simple.

Fiche XLR 3 pôles coudée, corps nickel, contacts argent.

Caractéristiques & Avantages

• Fiche coudée extra fine

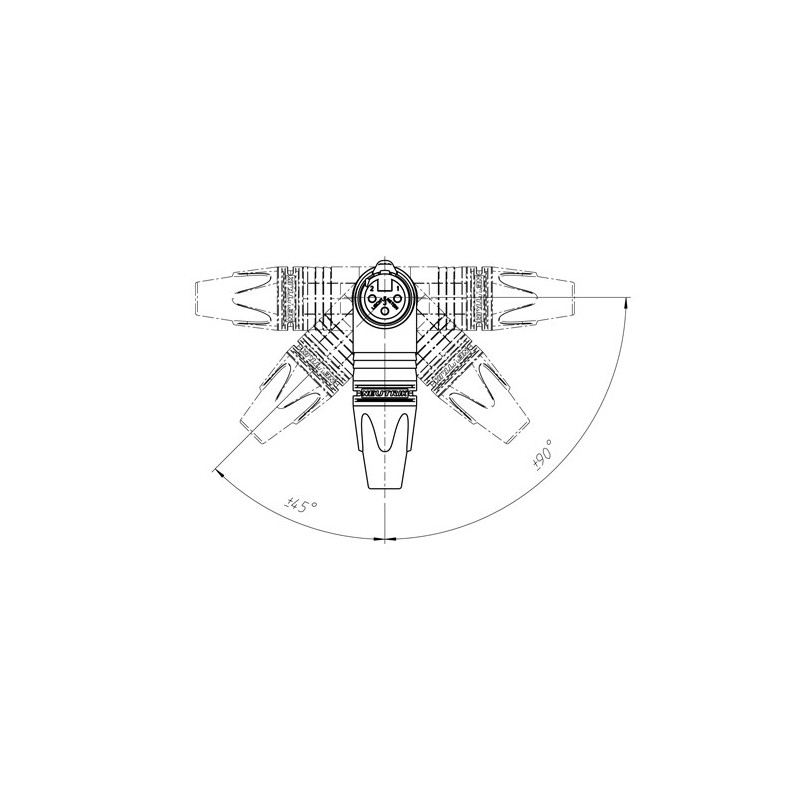

• Sortie de câble à 5 positions possible
• Connecteur mâle avec verrouillage amélioré sans encoche pour une solidité améliorée
• Manchon serre câble avec rétention améliorée pour une résistance plus forte. Assemblage simplifié et plus rapide
• Manchon en polyurethane évitant les torsions dans le câble
• Bagues et manchons de couleurs disponibles pour le marquage et l'identification
• Design ergonomique et élégant

Product

• Connector Type: XLR
• Gender: female

Electrical

• Capacitance between contacts ≤ 4 pF
• Contact resistance ≤ 3 mΩ
• Dielectric strength 1,5 kVdc
• Insulation resistance > 2 GΩ (initial)
• Insulation resistance > 1 GΩ (after damp heat test)
• Rated current per contact 16 A
• Rated voltage 50 V

Mechanical

• Cable O.D. 3.5 - 8.0 mm
• Insertion force ≤ 20 N
• Withdrawal force ≤ 20 N
• Lifetime > 1000 mating cycles
• Wire size max. 2.5 mm²
• Wire size max. 14 AWG
• Wiring Solder contacts
• RW / Straight Yes
• Locking device latch lock

Material

• Boot Polyuretan
• Bushing Polyamide (PA 6 15% GR)
• Contact plating 2 µm Ag
• Contacts Bronze (CuSn8)
• Insert Polyamide (PA 6.6 30 % GR)
• Locking element Zinc diecast (ZnAl4Cu1) / Ck 67 (spring)
• Shell Zinc diecast (ZnAl4Cu1)
• Shell plating Nickel
• Strain relief Polyacetal (POM)

Environmental

• Flammability UL 94 HB
• Standard compliance IEC 61076-2-103
• Protection class IP 40
• Solderability Complies with IEC 68-2-20
• Temperature range -30 °C to +80 °C
